智能微机综合保护装置
株洲三达电子制造有限公司

适用于我国10KV及以下电压等级的工矿企业、民用建筑配电的小电流接地系统。可完全替代传统的继电器保护,为高低压开关柜、箱式变电站、环网柜、户外开关等一次设备完成保护和监控功能,可用于高低压开关柜制造厂、变电站、开闭所、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。


联系电话: 400-669-1718
产品详情

  产品概述

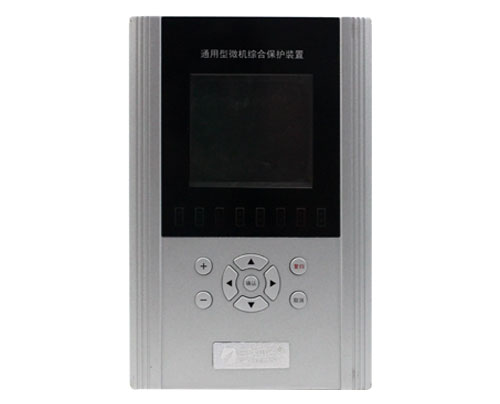

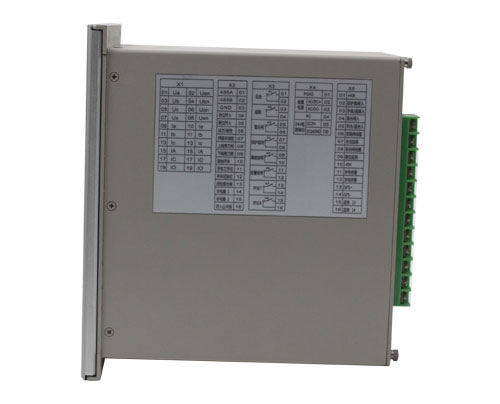

  SDW-6001通用型微机保护装置(以下简称SDW-6001)是集保护、监视、控制、人机接口和通讯等多种功能于一体,以电流、电压保护为基本配置的数字式保护单元,适用于我国10KV及以下电压等级的工矿企业、民用建筑配电的小电流接地系统,作为各类电气设备和线路的主保护和后备保护。

  SDW-6001采用32位微处理器,运用数字处理技术,实现各种保护,以替代传统电磁继电器,实现保护的数字化、智能化。

  技术指标

  额定数据

  1)工作电源

  额定电源电压:220V,允许偏差: 直流 -20 %~+10 %;

  交流 -15 %~+10 %;

  直流电源纹波系数:不大于5%;

  额定频率:50Hz,允许偏差:-5%~+5%。

  2)交流回路

  交流电流:5A;

交流电压:100V,100/V;

  额定频率:50Hz。

  3)热稳定性:

  交流电流回路: 2倍额定电流下,连续工作;

  10倍额定电流下,允许10s;

  40倍额定电流下,允许1s;

  交流电压回路: 1.2倍额定电压下,连续工作;

  1.8倍额定电压下,允许10s;

  零序电流回路: 长期运行 1A;

  1s 40A。

  4)稳定性:

  半周波:100In。

  装置功耗

  交流电流回路:当额定电流为5A时,每相不大于lVA;

交流电压回路:当Un=100V时,每相不大于1.0VA;当Un=100/V时,每相不大于0.5VA。

  直流电源回路:正常工作时不大于20W。

  零序电流回路:不大于0.5VA。

  保护电源回路:正常工作时,不大于12W;保护动作时,不大于15W。80%~110%直流电源额定电压连续工作。

  环境条件

  环境温度:

  工 作:-25℃~+55℃。

  储 存:-25℃~+70℃,

  相对湿度不大于80%,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内;在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置能正常工作。

  相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时,平均最大湿度不超过50%。

  大气压力:80kPa~110kPa(相对海拔高度2km以下)。

  抗干扰性能

  静放电抗扰度试验,符合GB/T 14598.14-1998规定的严酷等级IV级。

  辐射电磁场抗扰度试验,符合GB/T 14598.9-2002规定的严酷等级III级。

  电快速瞬变脉冲群抗扰度试验,符合GB/T 14598.10-2007规定的严酷等级A级。

  浪涌(冲击)抗扰度试验,符合GB/T 14598.18-2007规定的严酷等级Ⅳ级。

  射频场感应的传导骚扰抗扰度试验,符合GB/T 14598.17-2005规定的严酷等级III级。

  工频抗扰度试验,符合GB/T 14598.19-2007规定的严酷等级为A级。

  射频传导发射限值试验,符合GB/T14598.16-2002 规定的传导发射限值。

  电磁辐射发射限值试验,符合GB/T14598.16-2002 规定的辐射发射限值要求。

  绝缘性能

  绝缘电阻:在试验的标准大气条件下,产品的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系的各带电的导电电路之间,用开路电压为500V的测试仪器测定其绝缘电阻应不小于500MΩ。

  介质强度:装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象;其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。

  冲击电压:装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验;其各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。

  机械性能

  振动响应:装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为I级振动响应检验。

  冲击响应:装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。

  碰撞:装置能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。

  保护定值整定范围及误差

  定值整定范围

  交流电压:5V~150V

  交流电流:0.1A~99.99A

  零序电流:0.1A~12A

  零序电压:50~200V

  定值误差

  电流元件:≤±3%或±0.1A;

  电压元件:≤±3%;

  零序电流:≤±3%或±0.1A;

  时间元件:≤±1%整定值或±40ms

  测量精度

  各模拟量的测量误差不超过额定值的±0.5%。

  开关量输入为无源输入,分辨率不大于2ms。

  装置自身时钟精度

  24h误差不大于±5s。

  触点性能

  出口跳合闸触点

  250V,5A,L/R为5ms±0.75ms,触点断开容量为50W,装置能可靠动作及返回1000次,长期允许通过电流不大于5A。

  出口信号及其它触点

  250V,5A,L/R为5ms±0.75ms,触点断开容量为20W,装置能可靠动作及返回1000次,长期允许通过电流不大于3A。
